Доступ к OSD меню по протоколу UTC-coax

Доступ к OSD-меню аналоговой камеры разобрано на примере

камер серии FHD-***, PX-AHD-*** и

регистраторов EVD-6***, PX-XVR-***

Подключение – «мышь-монитор».

1.Регистратор серии EVD-6***

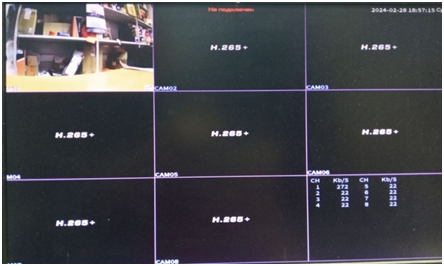

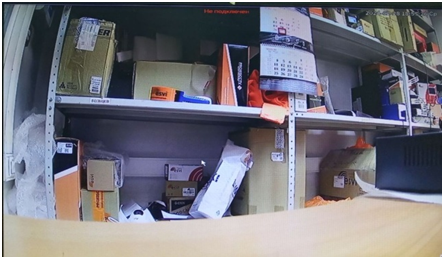

Двойным щелчком левой кнопки мыши разверните требуемый канал на весь экран.

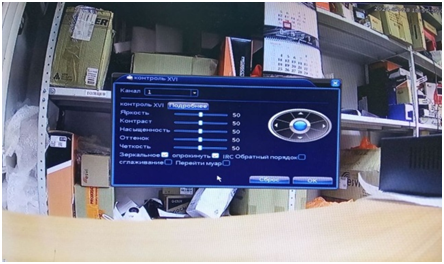

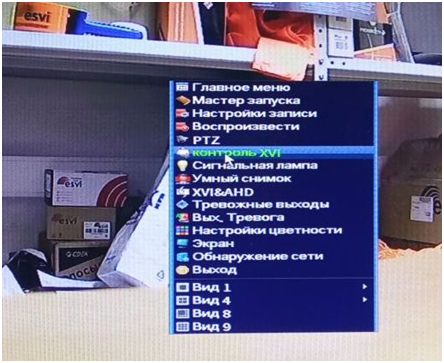

Вызовите главное меню. Выберите контроль XVI. Окно «контроль XVI» можно сдвинуть правее подобно перетаскиванию окон в Windows, чтобы меню OSD не перекрывалось.

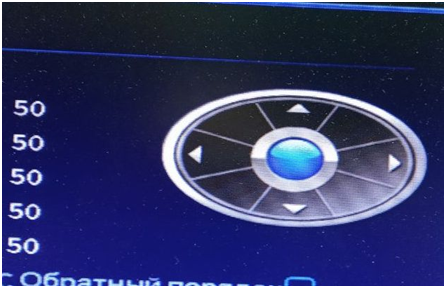

Используйте виртуальный джойстик для вызова и навигации по меню.

Центр – вызов меню, вход в меню нижнего уровня, подтверждение.

Вверх, вниз – навигация по меню (колёсико мыши также позволяет передвигаться по меню).

Влево, вправо – изменение параметра.

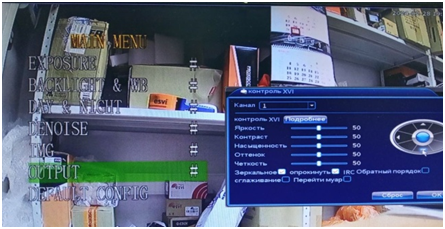

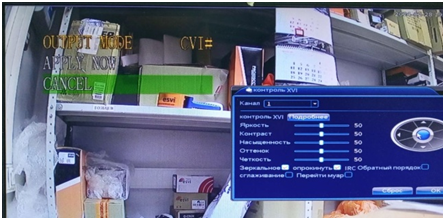

У разных камер OSD-меню выглядит по-разному. Например, при изменении параметра требуется подтвердить (нажатие по центру виртуального джойстика), далее появится подменю, где надо нажать applay now для сохранения нового значения параметра.



В других камерах для сохранения изменений требуется последовательно выйти из всех подменю на верхний уровень и совсем выйти из меню.

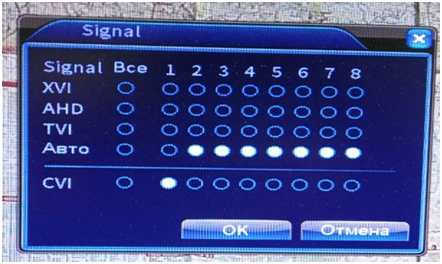

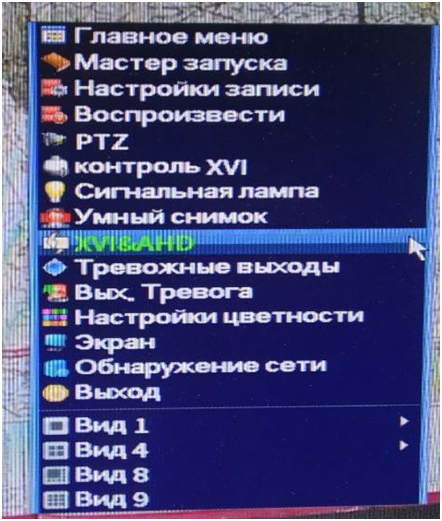

Примечание. Для нормальной работы протокола UTC соответствующий канал регистратора должен быть настроен на формат (AHD, TVI, CVI, CVBS), в котором в данный момент находится камера. (Главное меню --- XVI&AHD)

2.Регистратор серии PX-XVR-***

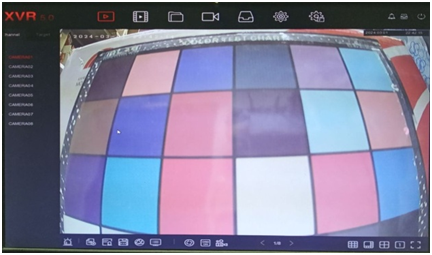

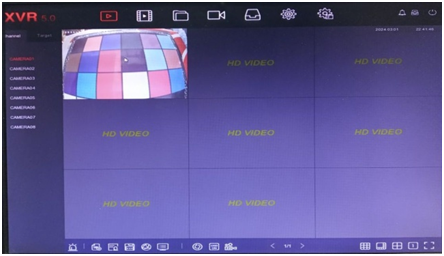

Разверните требуемый канал во весь экран.

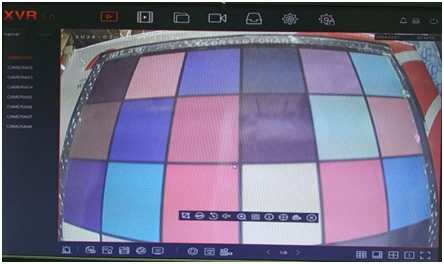

Левой кнопкой мыши вызовите меню текущего канала.

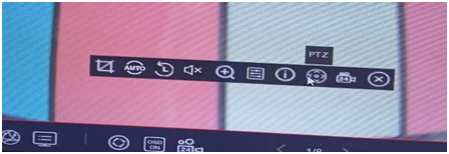

В меню канала нажмите «PTZ».

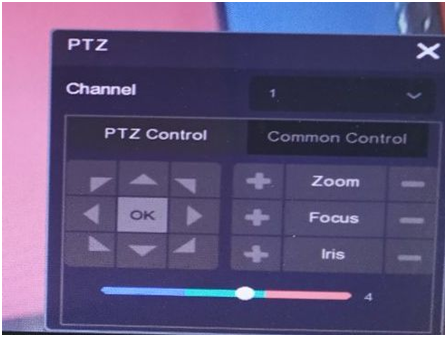

Появится виртуальный джойстик.

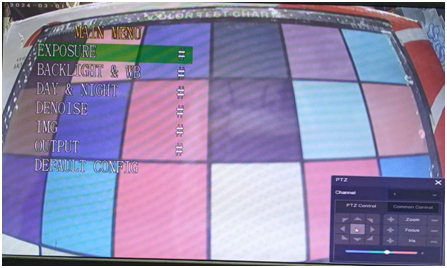

Центр – вызов меню, вход в меню нижнего уровня, подтверждение.

Вверх, вниз – навигация по меню.

Влево, вправо – изменение параметра.

Как и в предыдущем примере для сохранения изменений потребуется либо нажать applay now, либо последовательно выйти из меню.
